Rangkaian Direct Online, atau sering disebut dengan rangkaian DOL

Updated: 04 Jan, 2025 • • min read

Table of Contents

Rangkaian DOL ini sering sekali kita jumpai pada sebuah pabrik-pabrik atau pada sebuah industri, karena setiap pabrik dan industri memerlukan motor listrik 3 phasa sebagai salah satu membantu mempermudahkan pekerjaan manusia, untuk menjalani sebuah aktifitas yang ada pada pabrik itu sendiri.

Rangkaian Dol ini adalah sebuah rangkaian yang paling dasar, hanya menggunakan 1 buah kontaktor, 1 buah motor listrik dan hanya 1 buah thermal overload relay atau sering disebut dengan TOR. Penggunaan rangkaian DOL ini mempunyai kemampuan terbatas minimal daya yang digunakan pada motor listrik yaitu 0,5 KW, dan maksimal daya yang diperbolehkan yaitu 10 KW.

Jika pada rangkaian DOL dipaksa menggunakan daya motor listrik melebihi kapasitas yang sudah di tentukan maka akan terjadi trip circuit breaker, overheat pada motor listrik, bahkan menyebabkan sangat fatal akan terjadi kerusakan pada motor listrik itu sendiri.

Prinsip Kerja Pada Rangkaian DOL

1. Rangkaian DOL

Pada rangkaian DOL di bawah ini menunjukkan bahwa dalam posisi normal atau belum beroperasi. Karena posisi tersebut MCB masih dalam kondisi off atau belum aktif.

Rangkaian paling dasar merancang motor listrik atau rangkaian DOL

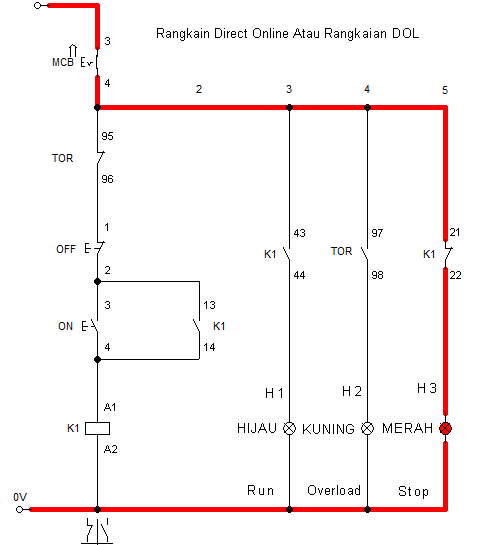

2. Posisi MCB hidup

Pada saat MCB diaktifkan atau dihidupkan maka pada posisi lampu merah menyala atau hidup. Menandakan bahwa pada posisi panel tersebut keadaan normal atau belum beroperasi.

3. Ketika push button on

Ketika push button on ditekan maka pada kontaktor K1 aktif atau bekerja, dan mengunci. Menggunakan kunci dari anak kontak K1 NO (Normally Open) 13 dan 14. Sehingga pada lampu indikator warna hijau menyala. Menandakan bahwa panel tersebut dalam kondisi sedang beroperasi atau motor listrik sedang bekerja.

Posisi push button on pada rangkaian DOL

4. Push button off

Ketika push button off ditekan maka yang terjadi pada rangkaian kontrol menjadi mati atau tidak bekerja karena aliran listrik menuju ke kontaktor K1 terputus. Mengakibatkan motor listrik tidak berfungsi atau dalam kondisi tidak bekerja. Bisa dikatakan panel tersebut posisinya sedang tidak beroperasi, dan pada lampu warna merah hidup atau menyala.

Ketika kondisi push button off ditekan pada rangkaian DOL

5. Rangkaian utama DOL

Pada dibawah ini menjelaskan bagaimana posisi rangkaian utama hubungan DOL yang begitu sederhana.

6. Fungsi lampu indikator warna kuning

Apabila lampu warna kuning menyala atau hidup itu menandakan bahwa pada panel tersebut dalam kondisi trip, faktor salah satu penyebabnya ialah karena terjadi beban lebih atau dalam kondisi overload. Maka yang perlu dilakukan hanya dengan mereset ulang dengan cara manual pada tombol thermal overload relay atau disebut dengan TOR.

7. Contoh video simulasi pada rangkaian kontrol DOL menggunakan applikasi fluidsim pneumatic

Penjelasan pada video di bawah ini menunjukkan bagaimana cara kerja atau prinsip kerja pada sebuah rangkaian kontrol DOL, menggunakan applikasi fluidsim pneumatic.
